LÖSUNG AUS EINER HAND
Dank fortschrittlicher Formgebungstechnologie, präziser Steuerungssysteme und automatischem Betrieb können unsere Papierbechermaschinen Papierbecher in verschiedenen Größen mit einfacher oder doppelter PE-Beschichtung für Kaffee, Getränke, To-go-Becher und Lebensmittelverpackungen herstellen.

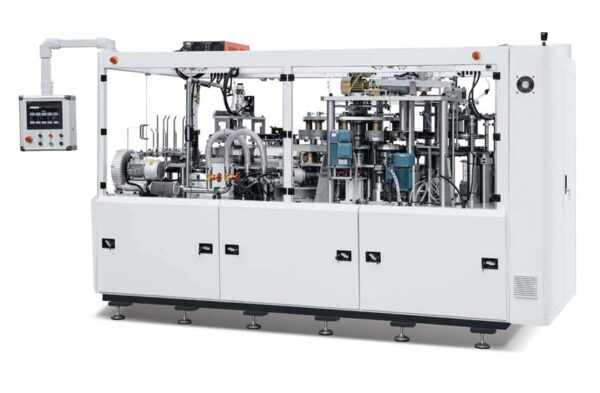

LM-B4-80L – Hochgeschwindigkeitsmaschine zur Herstellung großer Papierschalen
LM-B4-80L Maschine zur Herstellung großer Papierschalen: Durchmesser 150–185 mm, maximale Höhe 136 mm, 70–80 Stück/Min., 29 kW, 8.500 kg.
Kurzantwort: Was ist das LM-B4-80L?
Die LM-B4-80L ist eine Hochgeschwindigkeitsmaschine zur Herstellung großer Papierschalen, die Papierschalen für Nudeln, Suppen und Salate mit einer Geschwindigkeit von 70–80 Stück/Minute formt. Sie hat eine Leistung von 29 kW, benötigt 0,8 m³/min Druckluft und ist innerhalb von 30–35 Werktagen lieferbar. Sie ist für Hersteller von Instant-Nudeln, Suppen und Fertiggerichten konzipiert.
Die LM-B4-80L ist die Maschine für große Schalen aus der Hochgeschwindigkeits-Baureihe. Sie deckt Schalendurchmesser von 150 mm bis 185 mm bei einer maximalen Höhe von 136 mm ab – ein Bereich an Schalengrößen und gemeinsamen Verpackungsgrößen, den Standard-Schalenmaschinen nicht abdecken können.
Sie basiert auf derselben Plattform mit zwei Nockenwellen wie die Cup- und Standard-Bowl-Maschinen, sodass Ersatzteile, die Werkzeuglogik und die Bedienerschulung für die gesamte Produktreihe einheitlich bleiben.
Was ist eine Hochgeschwindigkeitsmaschine zur Herstellung großer Papierschalen?
Eine Hochgeschwindigkeitsmaschine zur Herstellung großer Papierschalen ist eine automatische Formmaschine, die vorgedruckte, gestanzte Papierzuschnitte in einem durchgehenden Arbeitsgang zu fertigen Papierschalen verarbeitet: Der Zuschnitt wird zugeführt, der Schalenkörper geformt und an den Seiten versiegelt, eine Bodenscheibe wird eingesetzt und heißversiegelt, der Rand wird umgeschlagen, und die fertigen Teile werden gezählt und gestapelt.
Im Gegensatz zu halbautomatischen Anlagen, bei denen die Becher von Hand zwischen den Stationen transportiert werden, sorgt eine vollautomatische Maschine wie die LM-B4-80L dafür, dass alle Stationen mechanisch synchronisiert sind. Deshalb erreicht sie mit nur einem Bediener eine Leistung von 70–80 Stück pro Minute, und deshalb bleibt die Produktionsleistung bei Herstellern von Instantnudeln, Suppen und Fertiggerichten über lange Schichten hinweg konstant.
Merkmal:
- 150–185 mm Schalen-Durchmesser – Familiengröße und Verteilungsform
- Maximale Schalenhöhe 136 mm – tiefe Schüsseln für Salate und warme Speisen
- 70–80 Stück/Minute – echte Höchstgeschwindigkeit auf einer großformatigen Schüssel
- Plattform mit zwei Nockenwellen – dasselbe Antriebskonzept wie bei der LM-C4-Cup-Serie
- Schwerer Rahmen mit 8.500 kg – stabil bei großen Rohlingen
- Gemeinsame Werkzeugschnittstelle – vereinfacht die Wartung modellübergreifend
Anwendung:
Die LM-B4-80L ist für Hersteller von großformatigen Schalen bestimmt:
- Salatschüsseln in Familiengröße für Supermarktketten
- Große Schüsseln für warme Mahlzeiten für Lieferdienste
- Packungen mit Snacks und Obst zum Teilen
- Große Suppenschüsseln für Catering und Veranstaltungen
Bei einer Leistung von 70–80 Stück/Minute mit einer 185-mm-Schüssel kann eine LM-B4-80L zwei kleinere Schüsselanlagen in einem Werk ersetzen, in dem hauptsächlich große Formate verarbeitet werden.
Parameter der Maschine:
| Artikel | Spezifikation |
| Modell | LM-B4-80L |
| Schüsselgröße | Durchmesser 150–185 mm, maximale Höhe 136 mm |
| Produktionsgeschwindigkeit | 70–80 Stück/Minute |
| Stromversorgung | 380 V / 29 kW, 50 Hz |
| Luftverbrauch | 0,8 m³/min |
| Nettogewicht | 8.500 kg |
| Dimension | L 3600 × B 1720 × H 1962 mm |
Wie funktioniert der LM-B4-80L?
Die LM-B4-80L arbeitet im kontinuierlichen, vollautomatischen Zyklus. Ein Bediener lädt das Material ein und überwacht die Platte; die darunter liegenden Stationen durchlaufen nacheinander folgende Schritte:
- Zuführung von Rohlingen: Vorgedruckte, gestanzte, fächerförmige Zuschnitte werden in das Magazin eingelegt und einzeln zugeführt.
- Körperformung: Der Rohling wird um den Dorn gewickelt, und die Seitennaht wird durch Erhitzen verschweißt.
- Einfügung am Ende: Aus der Papierrolle wird eine Bodenscheibe ausgestanzt und in den Korpus eingelegt.
- Bodenversiegelung: Die Bodenheizung verschweißt und rändelt den Boden, sodass der Behälter auslaufsicher ist.
- Randwölbung: Der obere Rand ist nach außen gebogen, um eine glatte Trinkkante und einen festen Sitz des Deckels zu gewährleisten.
- Zählen und Stapeln: Die fertigen Teile werden automatisch gezählt und in Hüllen gestapelt.
Hauptmerkmale der Maschine:
- Großformat-Kamera-Plattform: Der Nockenantrieb ist für 185 mm große Rohlinge ausgelegt, sodass der Formdruck auch bei den breitesten Schalen gleichmäßig bleibt.
- Tiefziehhöhe: 136 mm tiefe Schalen behalten ihre Wandform bei, ohne Falten zu bilden.
- 8.500 kg Rahmen: Die Masse sorgt dafür, dass eine große Schalenlinie auch bei hoher Geschwindigkeit ruhig und präzise läuft.
- Gemeinsame Plattform mit der Cup-Serie: Ein einziger Wartungsumfang deckt die gesamte Hochgeschwindigkeitsfamilie ab.
- Stabile Leistung von 70–80 Stück/Minute: realistische Dauergeschwindigkeit bei großen Formaten, nicht ein Spitzenwert, der über eine Minute gemessen wurde.
Was kann der LM-B4-80L leisten?
| Produkt | Typische Größe | Endverwendung |
| Familien-Salatschüssel | 150–185 mm Durchmesser an der Oberseite | Supermarktketten |
| Große Schüssel für warme Mahlzeiten | 150–180 mm Durchmesser an der Oberseite | Lieferdienste, Catering |
| Gemeinsame Snackschale | 160–185 mm Durchmesser an der Oberseite | Popcorn, Nüsse, Obst |
| Event-Suppenschüssel | 150–175 mm Durchmesser an der Oberseite | Kantinen, Fluggesellschaften |
Produktionsplanung: Was können Sie pro Schicht erwarten?
Verwenden Sie diese Zahlen, um die Maschinenkapazität an Ihren Auftragsbestand anzupassen:
| Produktionszeitraum | Laufzeit | Leistung bei Nenndrehzahl |
| Pro Stunde | 60 Min. | 4.800 Schüsseln |
| Pro 10-Stunden-Schicht | 10 Std. | 48.000 Schalen |
| Pro Tag (2 Schichten) | 20 Std. | 96.000 Schüsseln |
| Pro Monat (26 Tage, 2 Schichten) | 520 h | 2.496.000 Schüsseln |
Die Angaben basieren auf einer Nenn-Höchstgeschwindigkeit von 70–80 Stück/Min. und setzen eine gleichmäßige Materialzufuhr sowie normale Umrüstzeiten voraus. Bei der Verarbeitung kleinerer Formate oder schwererer Kartonagen liegen die Werte am unteren Ende des Bereichs.
Ist die LM-B4-80L die richtige Maschine für Ihr Werk?
Entscheiden Sie sich für das Modell LM-B4-80L, wenn:
- Sie benötigen eine konstante Produktionsleistung von 70–80 Stück pro Minute und möchten, dass eine Maschine Schalen mit einem Durchmesser von 150–185 mm und einer Höhe von bis zu 136 mm verarbeiten kann.
- Sie beliefern Hersteller von Instant-Nudeln, Suppen und Fertiggerichten in Schalen und benötigen bei jeder Charge eine gleichbleibende, auslaufsichere Qualität.
- Sie möchten eine Hochgeschwindigkeitsanlage anstelle von zwei Maschinen mit mittlerer Geschwindigkeit, damit der Platzbedarf und der Personalaufwand auf eine Maschine beschränkt bleiben.
- Sie planen den Betrieb in zwei Schichten und benötigen eine Maschine, die ihre Toleranzen über Jahre hinweg einhält – nicht nur über Wochen.
Ziehen Sie ein anderes Modell in Betracht, wenn:
- Ihre Bestellungen sind noch klein und saisonabhängig: Ein Modell mit geringerer Produktionskapazität hält Ihre Kapitalkosten niedrig.
- Heutzutage braucht man nur noch eine feste Größe: Eine spezielle Maschine für eine einzige Größe ist günstiger als ein breites Größenfenster.
- Ihr Hauptproblem ist eher die Ausschussquote als die Geschwindigkeit: Setzen Sie eine Prüfmaschine ein, bevor Sie weitere Umformkapazitäten anschaffen.
Teilen Sie uns Ihre Behältergrößen, die Platten-Spezifikationen und die angestrebte monatliche Produktionsmenge mit. Unsere Ingenieure ermitteln das passende Modell und bestätigen die Werkzeugauslegung, bevor Sie Ihre Bestellung aufgeben.
Verwandte Modelle von Lee Machinery
Weitere Maschinen aus dem Sortiment an Papierbehältermaschinen von Lee Machinery:
| Modell | Am besten für |
| LM-B4-120 | Hochgeschwindigkeits-Schalenmaschine für Durchmesser bis zu 150 mm |
| LM-K4-65 | Formung eines rechteckigen Fasses und einer großen Lebensmittelwanne |
| LM-W4-140 | Hochgeschwindigkeits-Maschine zum Umwickeln von Bechern, 120–140 Stück/Minute |
| LM-B3-90 | Schüsselmaschine mit mittlerer Drehzahl, drei Größenvarianten |
FAQs:
Wie groß ist die Schale, die der LM-B4-80L herstellen kann?
Die Maschine fertigt Schalen mit einem Durchmesser von 150 mm bis 185 mm und einer maximalen Höhe von 136 mm.
Welche Leistung kann ich vom LM-B4-80L erwarten?
Rechnen Sie mit 70 bis 80 Schüsseln pro Minute, also etwa 42.000 bis 48.000 große Schüsseln in einer 10-Stunden-Schicht.
Welche Installationsvoraussetzungen gelten?
Die Maschine benötigt eine Leistung von 380 V / 29 kW, 0,8 Kubikmeter Druckluft pro Minute, eine Aufstellfläche von L 3600 × B 1720 × H 1962 mm und kann ein Nettogewicht von 8.500 kg bewältigen.
Wie lang ist die Lieferzeit und wie wird das Modell LM-B4-80L versandt?
Die Standardlieferzeit beträgt 30 bis 35 Werktage nach Eingang der Anzahlung. Die Maschine wird in einer begasten Export-Holzkiste mit Feuchtigkeitsschutz verpackt, per Seefracht als Vollcontainer oder Sammelgut versandt und mit einem vollständigen Ersatzteilsatz, einem Werkzeugsatz sowie englischen Bedienungsanleitungen geliefert.
Bieten Sie für das Modell LM-B4-80L Installation, Schulungen und Kundendienst an?
Ja. Jede Maschine wird vor dem Versand mit Ihrer Behältergröße getestet, und wir stellen Installationsanleitungen, Schulungsvideos für Bediener sowie Unterstützung bei der Inbetriebnahme per Fernzugriff zur Verfügung. Für die Inbetriebnahme vor Ort können Techniker entsandt werden, und Verschleißteile werden für eine langfristige Versorgung auf Lager gehalten.
Kann das Modell LM-B4-80L an spezielle Abmessungen, Leiterplatten oder Spannungen angepasst werden?
Ja. Der Werkzeugsatz ist auf Ihren gewünschten Größenbereich zugeschnitten, und die elektrische Anlage kann an die in Ihrem Land geltende Spannung und Frequenz angepasst werden. Optionale Komponenten wie Online-Prüfung, Papierzuschnittzuführungen und Prägung können bei der Bestellung hinzugefügt werden.
