SOLUCIÓN INTEGRAL
Gracias a una tecnología avanzada de conformado, sistemas de control de precisión y funcionamiento automático, nuestras máquinas para fabricar vasos de papel pueden producir vasos de papel de distintos tamaños, con recubrimiento de PE simple o doble, para café, bebidas, para llevar y para el empaque de alimentos.

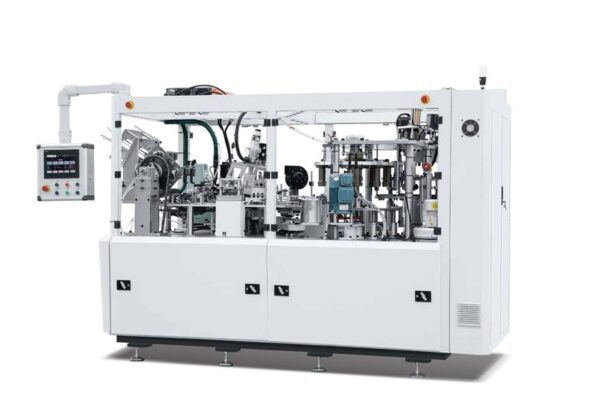

LM-W4-140 Máquina de envoltura exterior de vasos de alta velocidad
Máquina de envoltura exterior de vasos de alta velocidad LM-W4-140: diámetro interior del vaso de hasta 110 mm, altura de 139 mm, 120-140 unidades/min, 9,5 kW, 5 300 kg.
Respuesta rápida: ¿Qué es el LM-W4-140?
La LM-W4-140 es una máquina de envoltura exterior de vasos de alta velocidad que aplica una envoltura exterior impresa o una manga alrededor de los vasos terminados a una velocidad de 120 a 140 piezas por minuto. Cuenta con una potencia de 9,5 kW, requiere 0,5 m³/min de aire comprimido y se entrega en un plazo de 30 a 35 días hábiles. Está diseñada para fábricas de vasos que distribuyen vasos impresos de doble pared.
La LM-W4-140 envuelve una pared exterior alrededor de un vaso de papel ya terminado para fabricar vasos de doble pared y aislados. Admite vasos internos de hasta 110 mm de diámetro superior y 139 mm de altura, a una velocidad de 120 a 140 piezas por minuto.
La estructura de placas de doble rotación es lo que hace posible esta velocidad: los vasos se procesan en dos placas giratorias, de modo que el empaque se realiza mientras el siguiente vaso ya está en su lugar.
¿Qué es una máquina de envoltura exterior de vasos de alta velocidad?
Una máquina de envoltura exterior de vasos de alta velocidad es una unidad de acabado automática que se ubica después de una máquina formadora de vasos o tazones. Toma los envases ya formados y aplica una envoltura exterior impresa o una manga alrededor de los vasos terminados, de modo que la línea sigue funcionando a la velocidad de la máquina formadora en lugar de verse limitada por la manipulación manual.
En la LM-W4-140, todo el ciclo está accionado por servomotores y se supervisa desde un solo panel: un operador carga el material, configura el recuento y la máquina funciona sin supervisión. Eso es lo que convierte una línea de conformado en un producto terminado y listo para empaquetar para las fábricas de vasos que distribuyen vasos impresos de doble pared.
Característica:
- 120-140 unidades por minuto – la mayor velocidad de envoltura de nuestra gama
- Estructura de placas de doble rotación – ciclo de envoltura continuo
- Copa interior de hasta 110 mm – incluye tazas para café y bebidas
- Piezas de recambio para distintos tipos de tazas – cambia el tamaño de las copas sustituyendo las piezas
- Potencia baja de 9,5 kW – Es económico de mantener junto a una máquina de café
- Se puede usar con tazas y tazones – una máquina envolvedora para toda la gama
Aplicación:
El LM-W4-140 lo compran las fábricas que quieren posicionarse en un segmento de mercado superior:
- Tazas térmicas de doble pared para cadenas de cafeterías
- Tazas aislantes que sustituyen a las de plástico
- Copas de pared onduladas y en relieve
- Vasos de alta calidad para el sector hotelero y de las líneas aéreas
Al combinar una máquina de tazas con la LM-W4-140, prácticamente se duplica el valor de cada taza producida, por lo que la mayoría de las fábricas en expansión incorporan una máquina de empaque como segundo equipo.
Parámetros de la máquina:
| Artículo | Especificaciones |
| Modelo | LM-W4-140 |
| Talla de la copa interior | Diámetro de hasta 110 mm, altura de hasta 139 mm |
| Velocidad de producción | 120-140 unidades por minuto |
| Fuente de alimentación | 380 V / 9,5 kW, 50 Hz |
| Consumo de aire | 0,5 m³/min |
| Peso neto | 5 300 kg |
| Dimensión | L 2790 × An 1420 × Al 1800 mm |
¿Cómo funciona el LM-W4-140?
La LM-W4-140 opera en un ciclo continuo y totalmente automático. Un operador carga el material y supervisa el panel; las estaciones siguientes funcionan en secuencia:
- Alimentación de vasos: Los vasos terminados se alimentan en línea desde la máquina formadora o desde una tolva.
- Alimentación con pañal: La envoltura exterior impresa o funda se corta y se coloca alrededor del vaso.
- Empaque: La envoltura se enrolla alrededor del cuerpo de la taza en la estación de envoltura.
- Sellado: La costura se une con pegamento termofusible o calor para que la envoltura se mantenga bien ajustada.
- Descarga y apilamiento: Las tazas envueltas se cuentan y se apilan para su empaque.
Características principales de la máquina:
- Estructura de las placas de doble rotación: Dos placas comparten el ciclo de envoltura, y así es como la máquina alcanza los 140 piezas por minuto sin atascos.
- Cambio de la selección de copas por partes: Una sola máquina permite trabajar con vasos de distintos diámetros mediante el cambio de piezas de recambio, en lugar de tener que comprar una segunda máquina.
- Bajo consumo de energía: solo 9,5 kW, así que el empaque apenas aumenta el costo por taza.
- Ventajas del diseño de doble pared: Los vasos de doble pared se venden a un precio más alto y están reemplazando a los vasos de plástico en muchos mercados.
- Adaptado a la salida de la taza: 120-140 piezas por minuto se integra perfectamente con nuestras máquinas de vasos de alta velocidad.
¿Qué puede producir el LM-W4-140?
| Producto | Tamaño típico | Uso final |
| Taza de café de doble pared | 80-95 mm | Cadenas de cafeterías, oficinas |
| Vaso térmico | 90-110 mm | Marcas de bebidas calientes |
| Tazón de doble pared | hasta 110 mm | Tazones para sopa y fideos |
| Vaso para llevar de alta calidad | 90-110 mm | Hoteles, aerolíneas |
Planificación de la producción: ¿qué puedes esperar por turno?
Utiliza estas cifras para determinar el tamaño de la máquina en función de tu cartera de pedidos:
| Plazo de producción | Duración | Potencia a velocidad nominal |
| Por hora | 60 min | 8 400 tazas |
| Por turno de 10 horas | 10 h | 84 000 tazas |
| Por día (2 turnos) | 20 h | 168 000 tazas |
| Por mes (26 días, 2 turnos) | 520 h | 4 368 000 tazas |
Las cifras se calculan a la velocidad máxima nominal de 120 a 140 piezas por minuto y suponen un suministro constante de material y un tiempo de cambio normal. Al procesar tamaños más pequeños o cartón más pesado, las cifras se situarán en el extremo inferior del rango.
¿Es la LM-W4-140 la máquina adecuada para tu fábrica?
Elige el LM-W4-140 si:
- Quieres vasos impresos de doble pared sin tener que pagar por el cartón de doble pared.
- Necesitas una capacidad de envoltura de 120 a 140 unidades por minuto para mantener el ritmo de tu máquina formadora.
- Vendes tazas de café o té de alta calidad cuyo envoltorio exterior lleva el logotipo de la marca.
Considera un modelo diferente si:
- Envías vasos sencillos de una sola pared: un envoltorio aumenta el costo sin aportar ningún beneficio de venta.
- Tus volúmenes son bajos: el empaquetado manual sigue siendo más barato a pequeña escala.
Envíenos las dimensiones de sus contenedores, las especificaciones de las planchas y la producción mensual prevista. Nuestros ingenieros determinarán el modelo adecuado y confirmarán las herramientas antes de que realice su pedido.
Modelos relacionados de Lee Machinery
Otras máquinas de la gama de envases de papel de Lee Machinery:
| Modelo | Ideal para |
| LM-W3-100 | Máquina para envolver vasos y tazones, de 4 a 46 oz |
| LM-W3-75E | Máquina para estampar la pared exterior, 4-20 oz |
| LM-C4-160 | Máquina insignia de alta velocidad para vasos, de 2 a 16 oz a una velocidad de 140 a 160 unidades por minuto |
| LM-Q3-240 | Inspección en línea de vasos a una velocidad de 240 unidades por minuto |
Preguntas frecuentes:
¿Qué vasos puede envolver la LM-W4-140?
Envuelve las paredes exteriores alrededor de vasos internos de hasta 110 mm de diámetro superior y 139 mm de altura; además, se pueden procesar otros tipos de vasos cambiando algunas piezas.
¿Qué velocidad alcanza la máquina de envoltura exterior LM-W4-140?
Funciona a una velocidad de 120 a 140 vasos por minuto, lo que equivale al rendimiento de una máquina formadora de vasos de alta velocidad.
¿Qué tipo de alimentación y aire necesita el LM-W4-140?
Requiere una potencia de 380 V / 9,5 kW, 0,5 metros cúbicos por minuto de aire comprimido, un espacio de instalación de L2790 x W1420 x H1800 mm y un peso neto de 5,300 kg.
¿Cuál es el plazo de entrega y cómo se envía el LM-W4-140?
El plazo de entrega estándar es de 30 a 35 días hábiles a partir del pago del depósito. La máquina se embala en una caja de madera para exportación fumigada y con protección contra la humedad, se envía por vía marítima en un contenedor completo o en un envío de carga consolidada, y se entrega con un kit completo de repuestos, un juego de herramientas y manuales en inglés.
¿Ofrecen servicios de instalación, capacitación y servicio posventa para el LM-W4-140?
Sí. Cada máquina se prueba con el tamaño de su contenedor antes del envío, y ofrecemos instrucciones de instalación, videos de capacitación para operadores y apoyo remoto para la puesta en marcha. Se pueden enviar ingenieros para la puesta en marcha en el lugar, y contamos con un inventario de piezas de desgaste para garantizar el suministro a largo plazo.
¿Se puede personalizar el LM-W4-140 para tamaños, placas o voltajes especiales?
Sí. El juego de moldes está diseñado para el rango de tamaños que usted necesite, y el sistema eléctrico se puede adaptar a la tensión y frecuencia locales de su país. En el momento de realizar el pedido, se pueden agregar unidades opcionales, como el sistema de inspección en línea, los alimentadores de hojas en blanco y el sistema de relieve.
